Trong thi công xây dựng, có một sự thật phũ phàng luôn khiến các gia chủ phải mất ăn mất ngủ: Ngay khi chiếc xe bồn xả những khối bê tông tươi cuối cùng xuống móng hay mặt sàn, mọi bằng chứng về sự gian dối, làm ẩu của thầu thợ sẽ bị "chôn vùi" vĩnh viễn.
Nguyên lý cơ học kết cấu xây dựng quy định rất rõ ràng: Bê tông sinh ra để chịu lực nén, còn sắt thép sinh ra để chịu lực kéo và uốn. Nếu tổ đội thi công cố tình đan sắt sai bản vẽ, ăn bớt vật tư hoặc nối thép bừa bãi, ngôi nhà của bạn dù có vẻ ngoài tráng lệ đến đâu cũng chắc chắn sẽ bị võng sàn, nứt trần và xé toạc kết cấu chỉ sau vài năm sử dụng.
Trước khi cho phép thợ đổ bê tông lấp đi phần kết cấu chịu lực sống còn này, gia chủ BẮT BUỘC phải thực hiện công tác nghiệm thu cốt thép. Với tư cách là những kỹ sư kết cấu hiện trường dạn dày kinh nghiệm, Xây Dựng Kim Anh chúng tôi sẽ trang bị cho bạn bộ bí kíp "bóc phốt" và kiểm tra sắt thép móng, dầm, sàn sắc bén nhất, giúp bạn trực tiếp ngăn chặn dã tâm rút ruột công trình của nhà thầu cỏ ngay tại trận!
Để nghiệm thu cốt thép chuẩn kỹ thuật trước khi đổ bê tông, gia chủ cần tập trung kiểm tra 4 yếu tố cốt lõi: (1) Khoảng cách đan thép móng và sàn phải đúng thiết kế (thường là a=150mm hoặc a=200mm); (2) Tuân thủ tuyệt đối tiêu chuẩn nối thép cột và dầm, không được nối tại vị trí chịu lực kéo lớn (momen uốn lớn); (3) Bắt buộc sử dụng cục kê bê tông đúc sẵn để bảo vệ cốt thép khỏi rỉ sét; và (4) Phải có "chân chó" (thép kê) để tách biệt rõ ràng lớp thép trên và lớp thép dưới, chống hiện tượng đạp bẹp thép làm mất khả năng chống nứt võng sàn.)
Phụ lục bài viết
4 lỗi "tử huyệt" thầu cỏ thường giấu khi đan sắt thép
Để đối phó với những chiêu trò qua mặt tinh vi của thợ sắt, bạn không cần phải học hết giáo trình đại học xây dựng. Khi tiến hành đánh giá và và nghiệm thu cốt thép, bạn hãy mang theo một chiếc thước kéo và tập trung rà soát 4 "tử huyệt" mà giới thầu cỏ thường xuyên che giấu nhất dưới đây:
-
Kéo giãn khoảng cách đan thép (Ăn bớt sắt): Bản vẽ yêu cầu đan 2 thanh thép cách nhau 15cm (a=150), nhưng thợ lười cắt thép và thầu muốn đút túi tiền vật tư nên tự ý kéo giãn ra thành 20cm - 25cm. Lưới thép thưa thớt khiến móng và sàn yếu đi trông thấy.
-
Nối thép sai vị trí chịu lực (Tận dụng sắt vụn): Sắt cây có chiều dài tiêu chuẩn 11.7m, thi công chắc chắn phải cắt nối. Tuy nhiên, thợ thường nối bừa bãi những đoạn sắt vụn để tiết kiệm, không phân biệt đâu là vị trí bụng dầm, đâu là gối dầm, không màng đến việc nối thép ở nhịp hay gối mới đúng kỹ thuật, dẫn đến việc vị trí cần chịu lực kéo nhất lại là vị trí thép bị đứt đoạn.
-
Không dùng cục kê chuyên dụng (Bức tử tuổi thọ thép): Lười mua cục kê bê tông đúc sẵn, thợ hay đập những mảnh gạch ống vỡ nát hoặc dùng đá 1x2 chêm dưới lớp thép. Gạch nung hút nước rất mạnh, nó sẽ hút ẩm từ môi trường truyền thẳng vào thanh thép làm thép rỉ sét từ trong lõi, dần dần bung vỡ kết cấu bê tông.
-
Đạp bẹp thép lớp trên xuống lớp dưới (Làm sàn nứt góc): Sàn nhà tiêu chuẩn phải có thép lớp trên thép lớp dưới cách nhau một khoảng trống. Trong quá trình thi công, thợ đi lại dẫm đạp làm lớp thép bên trên xẹp lép, bẹp dúm dính sát vào lớp thép dưới. Khi đổ bê tông xong, lớp thép trên (đóng vai trò là thép mũ chịu momen âm) hoàn toàn bị vô hiệu hóa, dẫn đến tình trạng sàn bị nứt góc và nứt xé chân tường.
Hướng dẫn kiểm tra sắt thép móng nhà (Móng cọc/móng băng)
Phần móng là đôi chân vững chãi gánh vác tải trọng của cả một tòa nhà đồ sộ bên trên. Bất kỳ sai lầm nào trong cách đan sắt móng nhà đều là bản án tử hình cho toàn bộ công trình, bởi móng đã lấp đất đi thì vô phương cứu chữa. Dưới đây là cách nghiệm thu thực chiến dành cho móng cọc và đài móng băng.
Khoảng cách đan sắt đài móng và giằng móng
Đài móng (phần bê tông to bản chụp lên các đầu cọc bê tông) là nơi chịu lực đâm thủng cực kỳ khủng khiếp. Khi bước xuống hố móng kiểm tra, bạn hãy yêu cầu thợ dừng tay và làm theo các bước sau:
-
Đo khoảng cách đan sắt đài móng: Bạn rút cuộn thước dây ra, đặt ngang qua lớp thép đáy của đài móng. Theo tiêu chuẩn kỹ thuật nhà phố thông thường, khoảng cách đan sắt móng lớp dưới cùng phải đạt chuẩn a=100mm hoặc a=150mm (tức là 2 thanh thép cách nhau 10cm hoặc 15cm tuân theo đúng bản vẽ). Nếu bạn đo thấy khoảng cách này lên tới 20cm, hãy yêu cầu thợ cắt sắt đan chêm vào ngay lập tức.
-
Kiểm tra độ ngàm của thép giằng móng (Bẻ mỏ neo): Các thanh thép giằng móng (đà kiềng) đâm từ ngoài vào trong khối đài móng KHÔNG ĐƯỢC để thẳng tuột. Chuyên gia kết cấu quy định: Đầu các thanh thép giằng móng BẮT BUỘC phải được uốn cong bẻ mỏ cắm thẳng xuống đáy đài móng (gọi là bẻ mỏ neo ngàm cốt thép).
-
Công thức bẻ ngàm: Chiều dài đoạn bẻ mỏ neo này phải đạt tối thiểu 30D (D là đường kính thanh thép).
-
Ví dụ thực tế: Nếu nhà thầu sử dụng thép gân D16 (đường kính 16mm) làm đà kiềng, thì đoạn thép bẻ quặp xuống đài móng phải dài ít nhất:
16mm x 30 = 480mm(tức là gần nửa mét). Nếu thợ chỉ bẻ cúp xuống một đoạn ngắn ngủn 10-15cm cho có lệ, khối đà kiềng đó sẽ mất khả năng giằng giữ móng khi có rung chấn.
-
Bảng tra cứu chiều dài đoạn bẻ mỏ neo ngàm cốt thép móng tối thiểu (Tiêu chuẩn 30D)
| Loại thép sử dụng (Đường kính D) | Công thức tính toán neo ngàm tối thiểu | Chiều dài đoạn bẻ mỏ thực tế bắt buộc (mm) |
| Thép D14 | 14mm x 30 | 420 mm |
| Thép D16 | 16mm x 30 | 480 mm |
| Thép D18 | 18mm x 30 | 540 mm |
| Thép D20 | 20mm x 30 | 600 mm |
| Thép D22 | 22mm x 30 | 660 mm |
Chỉ cần bạn cầm thước đo chuẩn xác đoạn bẻ ngàm này, mọi người thợ sắt sừng sỏ nhất tại công trường cũng phải kính nể và tuyệt đối không dám làm dối công trình của gia đình bạn.
Cách nghiệm thu cốt thép dầm, sàn các tầng
Sau khi hoàn tất phần móng, bộ khung xương của ngôi nhà sẽ vươn lên với hệ thống dầm và sàn bê tông. Hàng nghìn công trình nhà phố hiện nay đang âm thầm kêu cứu bằng những vết nứt ngang trần thạch cao, nước rỉ nhỏ giọt qua lớp bê tông hay sàn nhà rung bần bật mỗi khi có người chạy nhảy. Nguyên nhân sâu xa 100% bắt nguồn từ việc thợ thi công ẩu tả ở công đoạn này.
Việc nắm vững cách kiểm tra sắt sàn và dầm chính là tấm khiên bảo vệ sự kiên cố cho tổ ấm của bạn. Hãy cầm thước lên và rà soát ngay 3 "điểm chết" sau đây:
Kiểm tra khoảng cách thép sàn (a=150 hay a=200?)
Trên bản vẽ kết cấu, Kỹ sư sẽ quy định rất rõ khoảng cách đan lưới thép, ký hiệu là chữ "a". Ví dụ: Thiết kế ghi "Thép D8 a=150" có nghĩa là dùng thép cuộn đường kính 8mm, đan thành các ô vuông mà khoảng cách giữa 2 thanh thép liên tiếp là 15cm.
Tuy nhiên, thợ lười thường tự ý kéo giãn khoảng cách này ra thành a=200 (20cm) hoặc thậm chí a=250 (25cm) để đỡ phải cắt đan nhiều, rút ngắn thời gian làm việc. Hậu quả là khối lượng thép thực tế đưa vào sàn bị "ngót" đi hàng tấn, kết cấu vỉ thép lưa thưa không đủ sức chịu tải, gây võng nứt mặt sàn.
Mẹo bắt quả tang tại trận: Bạn hãy mang cuộn thước dây kéo đúng 1 mét vuông (100cm x 100cm) trên mặt sàn đã đan xong. Nếu thiết kế là a=150, bạn đếm trên chiều dài 1 mét đó sẽ có khoảng 6 - 7 thanh thép chạy song song. Nếu bạn đếm chỉ thấy lèo tèo 4 - 5 thanh, thợ đã cố tình kéo giãn mắt lưới. Bắt buộc phải yêu cầu thợ cắt sắt đan chêm vào ngay lập tức!
"Thép lớp trên" và "Thép lớp dưới": Đừng để thợ dẫm bẹp
Đây chính là "vũ khí bí mật" mà không một tay thầu cỏ nào muốn bạn biết. Sàn nhà tiêu chuẩn luôn được thiết kế thép sàn 2 lớp. Lớp dưới cùng chịu lực kéo uốn ở bụng sàn. Lớp trên cùng (chủ yếu nằm ở các mép tường, mép cột) chính là thép mũ chịu momen âm, có tác dụng ghim chặt mép sàn không cho nó bị vểnh lên và nứt toác ở các góc tường.
Để sàn phát huy tác dụng, thép lớp trên thép lớp dưới bắt buộc phải cách xa nhau một khoảng trống (tùy độ dày sàn). Nhưng thực tế công trường, thợ sắt và thợ điện thường đi lại dẫm đạp rầm rập lên bề mặt, khiến lớp thép bên trên xẹp lép, bẹp dúm và dính sát hoàn toàn vào lớp thép dưới. Khi đổ bê tông, hai lớp thép nhập làm một, lớp thép mũ bên trên hoàn toàn mất tác dụng chịu lực momen âm. Kết quả nhãn tiền là sàn nhà sẽ bị nứt chéo ở 4 góc phòng và xé ngang dầm chỉ sau vài tháng.

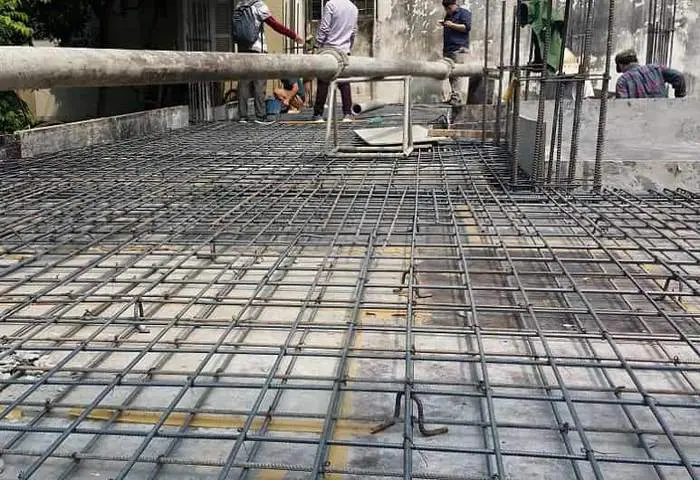

Giải pháp: Bắt buộc thợ phải gia công các "chân chó" bằng thép (cục kê sắt hình chữ Z) để chống đỡ, tách biệt rõ ràng lớp thép trên và lớp thép dưới trước khi bơm bê tông.
Cục kê bê tông: Tại sao dùng gạch vỡ kê sắt là "tội ác"?

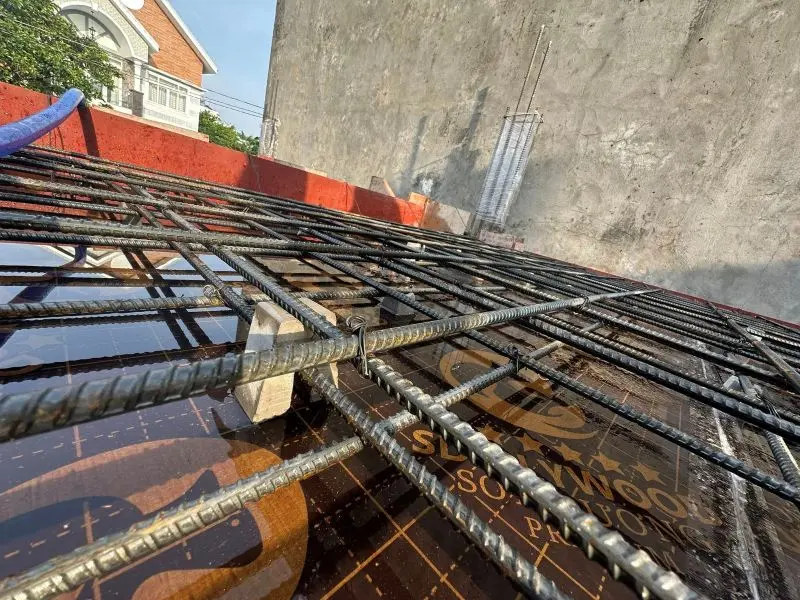

Trong tiêu chuẩn các gói dịch vụ của chúng tôi như xây nhà trọn gói hay xây nhà phần thô, toàn bộ hệ thống cốt thép tuyệt đối không được nằm chạm trực tiếp vào bề mặt ván gỗ (cốp pha). Kỹ sư phải chừa ra một khoảng từ 2 - 3cm gọi là lớp bê tông bảo vệ, nhằm ngăn chặn hơi ẩm không khí xâm nhập làm rỉ sét cốt thép.
Để tạo ra khoảng hở này, thợ làm ẩu thường vơ vét các mảnh gạch ống vỡ, đá 1x2 hay thậm chí là vỏ bao xi măng cuộn lại để chêm dưới lớp thép. Đây là một "tội ác" với công trình! Gạch nung có tính ngậm nước cực kỳ mạnh. Khi đưa vào sử dụng, hơi ẩm từ trần nhà sẽ bị viên gạch vỡ này hút vào, truyền thẳng trực tiếp vào lõi thanh thép. Thanh thép bị rỉ sét sẽ phình to gấp 3 lần thể tích ban đầu, làm nổ tung và rụng lả tả toàn bộ mảng bê tông trần xuống đầu người sử dụng.

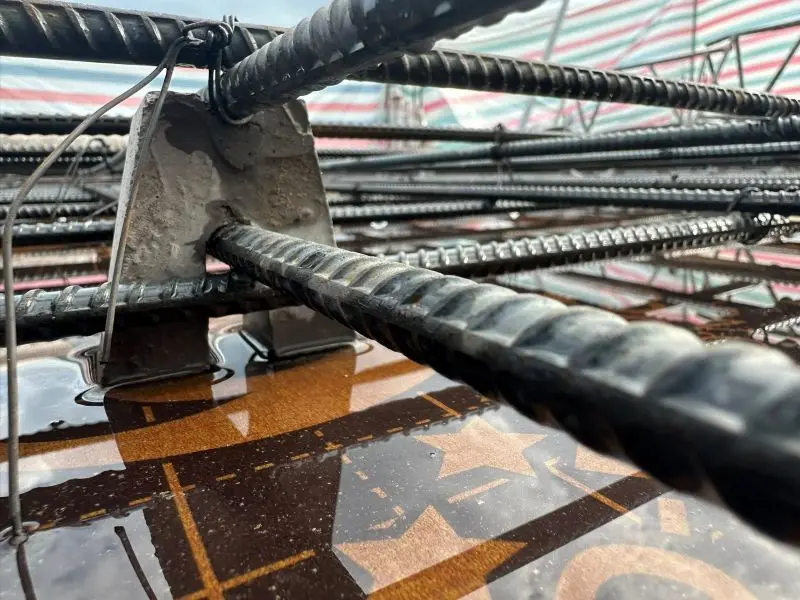

Để nghiệm thu, bạn chỉ cho phép thợ sử dụng cục kê bê tông sàn đúc sẵn (mác bê tông cao, có dây kẽm buộc cố định) để kê nâng toàn bộ vỉ thép lên khỏi ván khuôn.
Tiêu chuẩn nối thép dầm & nối thép cột: Vị trí nào được phép nối?
Thép cây từ nhà máy xuất xưởng thường có chiều dài 11.7m. Khi thi công những ngôi nhà có nhịp dài hoặc lên tầng cao, việc cắt và nối thép là điều bắt buộc. Tuy nhiên, nối thép không phải là cứ lấy hai đầu kẽm buộc bừa vào nhau là xong. Việc thợ tận dụng sắt vụn để nối tại những điểm "tử huyệt" đã khiến vô số công trình bị gục gãy đứt lìa ngay khi vừa tháo cốp pha chống đỡ.
Quy trình nghiệm thu cốt thép chuẩn xác đòi hỏi bạn phải nằm lòng nguyên lý vật lý bất di bất dịch: "Sắt thép chịu kéo không được phép nối". Từ nguyên lý này, chúng ta có các quy định sinh tử sau:

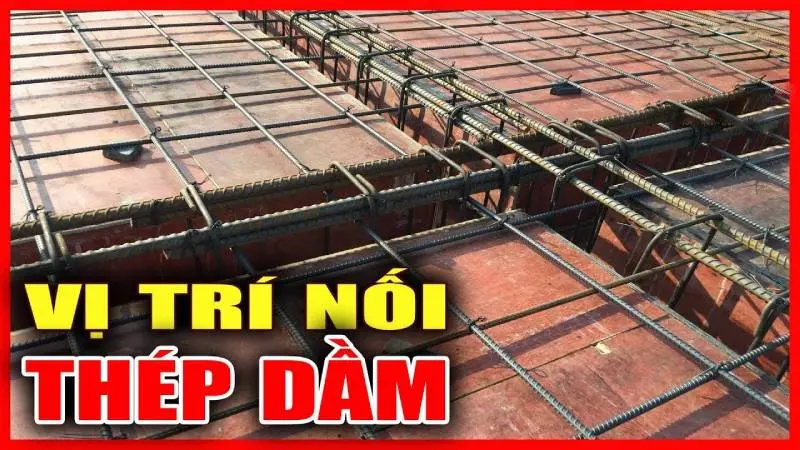

Vị trí nối thép dầm (Nối ở nhịp hay ở gối?)
Một cây dầm bắc ngang qua hai cây cột sẽ chia làm 3 phần: 2 phần đầu dầm gần cột (gọi là gối dầm) và 1 phần giữa (gọi là nhịp dầm/bụng dầm). Việc quyết định nối thép ở nhịp hay gối quyết định sinh mạng của toàn bộ hệ kết cấu:
-
Đối với thép lớp trên: Lực kéo (momen âm) sinh ra lớn nhất tại vị trí hai đầu gối dầm (sát cột). Do đó, TUYỆT ĐỐI KHÔNG ĐƯỢC nối thép lớp trên tại gối dầm. Vị trí bắt buộc phải nối là ở giữa nhịp dầm.
-
Đối với thép lớp dưới: Lực kéo (momen dương) lại sinh ra lớn nhất tại vị trí võng xuống ở giữa bụng dầm. Do đó, TUYỆT ĐỐI KHÔNG ĐƯỢC nối thép lớp dưới tại giữa nhịp dầm. Vị trí bắt buộc phải nối là ở hai đầu gối dầm.
Nếu thợ đảo ngược nguyên tắc này (ví dụ nối thép lớp dưới ngay giữa bụng dầm), cây dầm sẽ bị đứt gãy làm đôi ngay lập tức khi chịu tải trọng của sàn đè xuống.
Tiêu chuẩn nối thép cột và chiều dài đoạn nối chồng (30D - 40D)
Không chỉ dầm sàn, mà tiêu chuẩn nối thép cột cũng khắt khe không kém. Cột nhà gánh toàn bộ sức nặng dồn từ trên xuống. Vị trí chịu lực cắt lớn nhất của cột là ở chân cột (chỗ giáp mặt sàn) và đỉnh cột (chỗ giao với dầm). Vì vậy, Kỹ sư nghiêm cấm thợ nối thép cột ngay tại chân tường. Đoạn nối thép cột chuẩn nhất phải nằm ở khu vực 1/3 giữa thân cột tính từ mặt sàn lên, đồng thời không được nối quá 50% số lượng thanh thép trên cùng một mặt cắt ngang.
Chiều dài đoạn nối chồng bao nhiêu là đủ?
Khi hai thanh thép đặt song song chồng lên nhau để bện dây kẽm, đoạn chồng lấp này không được cắt ngắn tùy tiện. Tiêu chuẩn xây dựng Việt Nam quy định chiều dài đoạn nối thép chồng tối thiểu phải đạt từ 30D đến 40D (D là đường kính thanh thép).
-
Ví dụ: Thợ đang nối cây thép chủ của dầm là thép gân D18 (đường kính 18mm). Bạn lấy
18mm x 30 = 540mm. Tức là đoạn hai thanh sắt đè lên nhau để buộc kẽm phải dài tối thiểu 54cm. Cứ cầm thước kéo vào đo, nếu thợ chỉ gác hờ lên nhau 20cm - 30cm thì chắc chắn họ đang ăn bớt vật tư, gây nguy cơ tuột mối nối đứt gãy kết cấu.
Tra cứu nhanh chiều dài đoạn nối thép tiêu chuẩn 30D tại công trường
| Đường kính cốt thép (D) | Chiều dài nối chồng tối thiểu bắt buộc (Đơn vị: mm) |
| Thép D12 | 360 mm |
| Thép D14 | 420 mm |
| Thép D16 | 480 mm |
| Thép D18 | 540 mm |
| Thép D20 | 600 mm |

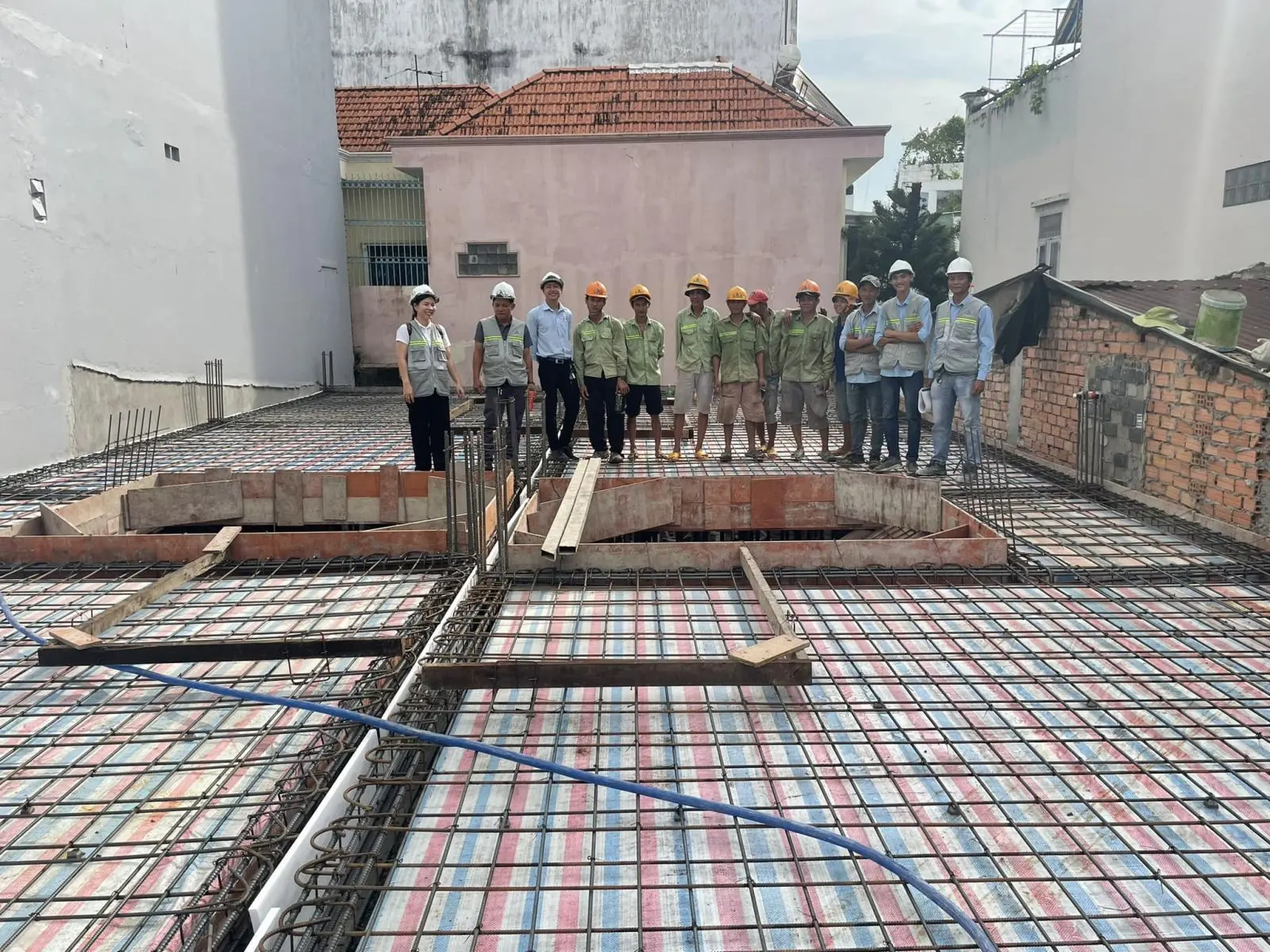

Xây Dựng Kim Anh: Kỹ sư giám sát 100%, nghiệm thu khắt khe từng milimet
Với vô vàn những mánh khóe bòn rút vật tư tinh vi trên công trường, thật khó để một chủ nhà tay ngang có thể kiểm soát hoàn toàn chất lượng, ngay cả khi đã nắm trong tay những bí kíp nghiệm thu lõi. Một phút lơ là, một ngày bận rộn không ra công trình cũng đủ để thầu cỏ chôn vùi hàng chục lỗi kỹ thuật dưới những tảng bê tông lạnh lẽo.
Thấu hiểu những rủi ro đó, Xây Dựng Kim Anh định vị mình không chỉ là người thợ xây, mà còn là người bảo vệ khối tài sản khổng lồ của gia đình bạn. Chúng tôi minh bạch hóa toàn bộ quá trình thi công bằng một hệ thống kiểm soát chất lượng QA/QC nội bộ độc lập, khắt khe bậc nhất thị trường thi công Nam Bộ.
Khi lựa chọn trao gửi niềm tin vào Xây Dựng Kim Anh, bạn sẽ được "giải phóng" hoàn toàn khỏi áp lực tự giám sát:
-
Nghiệm thu chéo nội bộ: Trước khi xe bê tông lăn bánh đến công trường, Kỹ sư QA/QC của Kim Anh (độc lập với đội thi công) sẽ cầm bản vẽ trực tiếp đi đo đạc từng khoảng cách a=150, kiểm tra sự hiện diện của 100% cục kê bê tông đúc sẵn, đo chiều dài từng mối nối 30D và kiểm định thép mũ momen âm. Bất cứ sai phạm nào cũng buộc đội thợ phải cắt bỏ, đan lại từ đầu.
-
Báo cáo trực quan qua Zalo: Chủ nhà không cần phải lội bùn xuống hố móng hay trèo giàn giáo lên lầu cao. Mọi thông số đo đạc thực tế bằng thước dây, vị trí nối thép chuẩn kỹ thuật sẽ được Kỹ sư chụp ảnh cận cảnh, quay video chi tiết và tải lên Group Zalo dự án để gia chủ kiểm duyệt.
-
Bảo chứng bằng hợp đồng pháp lý: Bút sa gà chết, chúng tôi đưa điều khoản cam kết "Thi công đúng bản vẽ kết cấu 100%" vào văn bản hợp đồng. Phát hiện gian dối, rút ruột vật tư, đền bù lập tức gấp đôi giá trị mảng khối lượng vi phạm.
Sức mạnh của một ngôi nhà bền vững hàng trăm năm được quyết định bởi sự liền khối của bê tông và sự đanh thép, chuẩn xác của từng nút buộc cốt thép bên trong. Những nguyên lý tưởng chừng khô khan như chiều dài bẻ ngàm 30D, tiêu chuẩn nối thép cột, hay việc tách lớp thép mũ chịu momen âm bằng chân chó, lại chính là "khắc tinh" của thói làm ăn chộp giật, rút ruột công trình. Nắm vững bí quyết nghiệm thu cốt thép chính là bạn đang tự tay xây nên một bức tường thành bảo vệ sự bình yên, an toàn tuyệt đối cho gia đình mình trước những thảm họa nứt gãy sụt lún không đáng có.
